車の電装品は、家でも使えるの？〜後編〜 【りゅう】

前回こちらまで紹介こちらの機械

AC/DCアダプター！

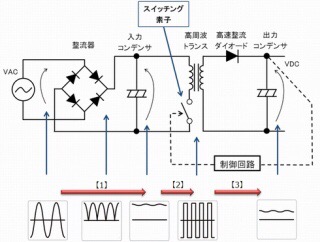

原理で言えばこんな感じ



はい！

わからんね

ってか、この図が読める人は

このブログ読む必要なし
簡単に言えば

こちらのAC/DCアダプターで！

家で使ってる100Ｖ（交流）を

車の12Ｖ（直流）に

変圧しちゃう機械なんです。





OUTPUTって書いてある所の後に

黄色い文字で、DC12Ｖ-５A

って書いてあるでしょヽ(￣▽￣)ﾉ

これが直流の12Ｖの製品が

５アンペアまで、使えるよのサイン

一から作ると

さっきの回路みたいに大変なので、

こちらを少し加工しますよ〜ヽ(〃∀〃)ﾉ

まずは、ミニプラグの部分をパチンと切断



今回は、こちらのワニクチクリップを

取り付けます。

両端をハンダゴテで

しっかりハンダいたします。

そして、ハンダままでは電気が通ったとき

ショートしちゃうので

熱をかけると縮まる

チューブ（熱収縮チューブ）で絶縁！

キレイに出来上がりました。

はい完成〜ヽ(〃∀〃)ﾉ

それでは、早速LEDを光らせてみましょう！



…ん⁈

光らん…⁈





…ん⁈







なんでや〜




わたくしのハンダの付け方悪かったかな…

せっかくキレイに出来た

チューブを切り取って確認…

ちゃんとハンダ出来てる…





なんでや〜

気を取り直して





配線チェック

黒い線から、

導通（電気が通ってるか）を確認！

針がいっぱいまで振れてるんで

導通は大丈夫



次は赤色の線

こちらも導通
…





…





針が振れてないじゃん！

ワニ口クリップの根元を確認

こちらで、断線してました…

こいつが原因か〜

って事で、こちらもしっかりとハンダ付け



やっと完成



先ほどのLEDを光らせてみると

はい、今度はちゃんと光りましたよ〜

CDデッキも元気に動きます。



今回なぜワニ口クリップなのかと言うと

こちら

ETCの動作確認やセットアップを

車につけるより前に行う事で

作業の効率アップをさせるためなんです。
動作確認用だから簡単に挟める

クリップ式がいいんです。

普段作る時は、こんな感じの

車用品の接続に最もよく使う

ギボシ端子で作成いたします。

※ちなみにさっきのETCは、

ブザー不良だったので廃棄処分

最後に５A（アンペア）の説明ヽ(〃∀〃)ﾉ

アンペアとは

流れる電気の量（電流）の事

なので、５Aまでの

製品であれば使用できるってこと

Ｖ、A、Wの詳しい説明は、

またブログに書きますね〜

長くなりましたが、車の電装品

使いたければ、是非ご相談くださいね


ほいじゃまたの〜



りゅうでしたm(_ _)m
