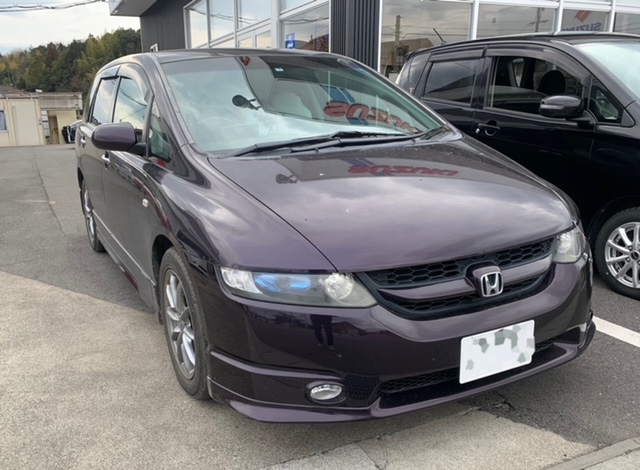

今回ご紹介するのは、こちらのオデッセイ
純正のナビモニターが壊れてしまって画像が映らない状態でした。

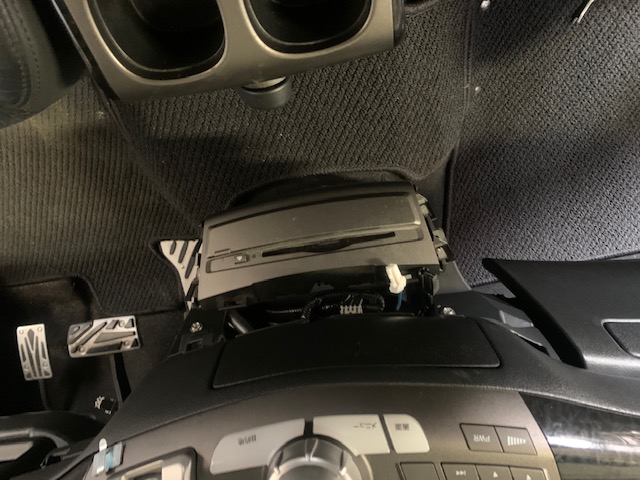

こちらは外す前の写真

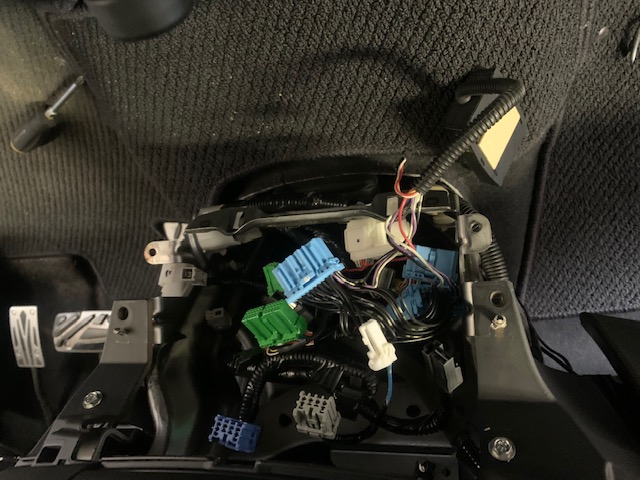

ナビ本体の周りも外して、こちらも取っ払っていきます。

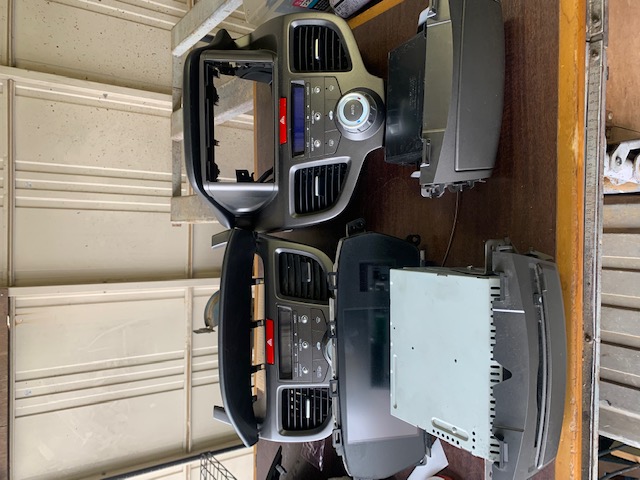

パネル類は、中古のパネルを使用して費用を抑えます。
こちらを利用して、社外のデッキを取付していきますよ！
さて問題なのが、配線です。
見た目は、普通の社外変換カプラーが利用できそうなんですが、中の配線パターンが、全然違うんです💦
ですから、もともとユニットがあった場所から、電源や車両信号などを探し出しモニターがあった場所まで延長配線していきます。
必要のないテレビキットなどは外しますよー❗️

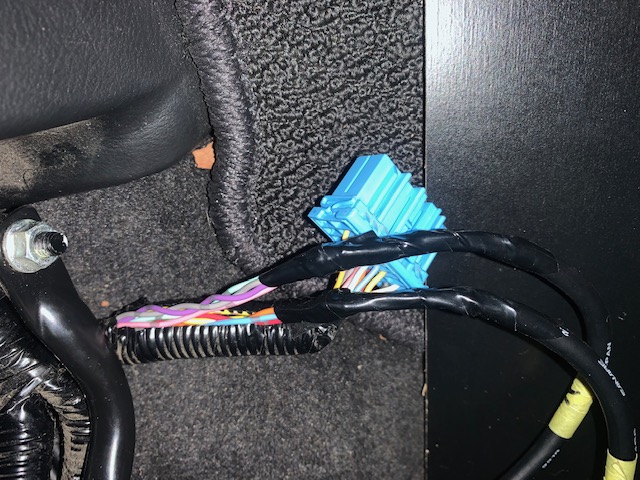

スピーカー配線は、助手席下の純正アンプより分岐いたします。
さらに純正のバックカメラも使える様にしますよ！
オデッセイ純正のバックカメラは、8vなので

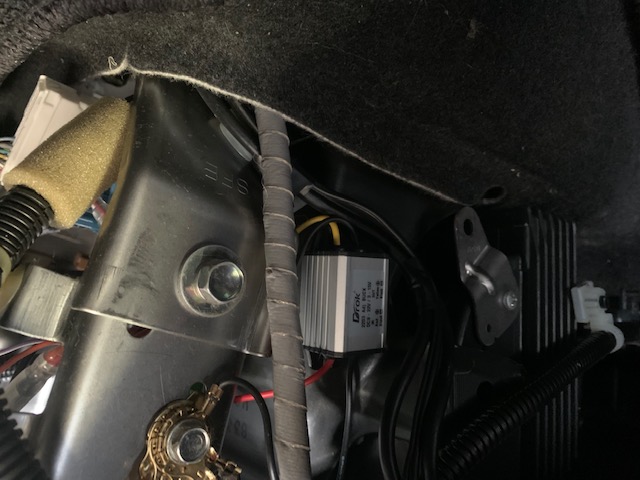

12v→8vに変換して、電源を配線します。
そして、こちらもお忘れなく

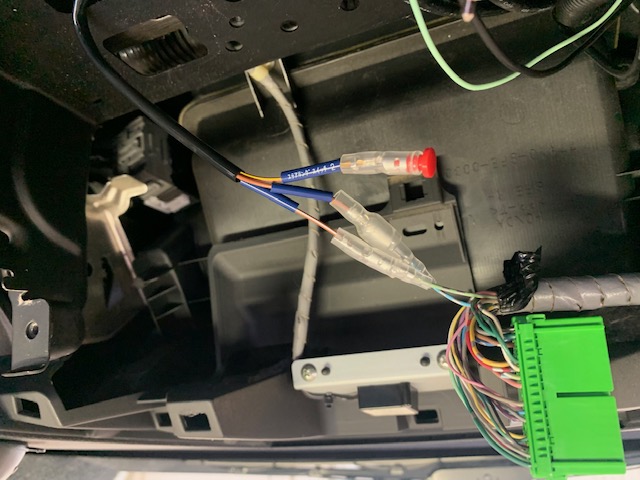

ステアリングスイッチの配線です。
こちらは、モニター側の配線の中に線があるので、使える様に加工しておきます😄

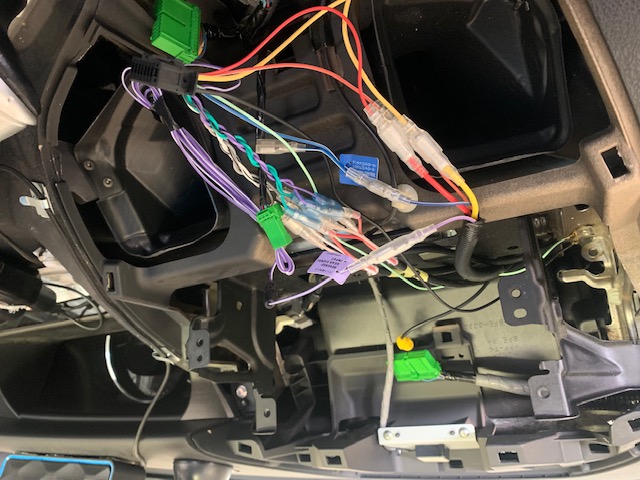

大体の配線準備が出来たので
配線を取付するデッキの配線と繋いでいき
まずは、ちゃんと各部が使えるかどうかテストしますよー

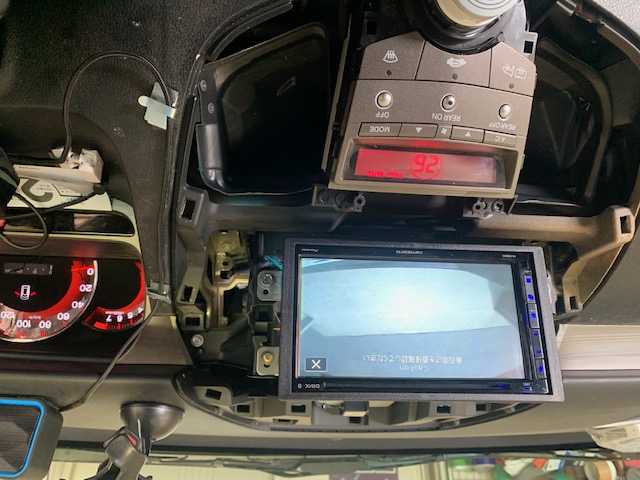

↑バックカメラもしっかり映っていますね😆
そして、パネル類も取付して最終チェックです。

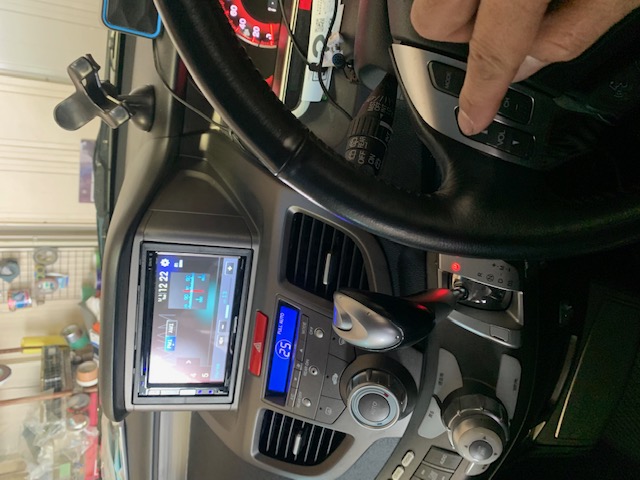

ステアリングスイッチもちゃんと使えていますよー
と言う訳で

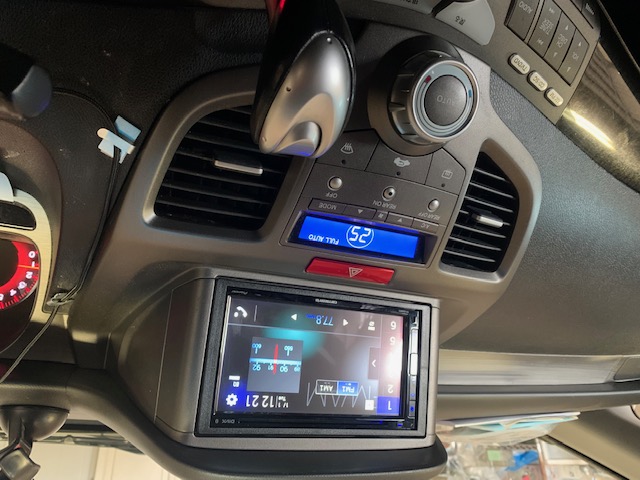

無事取付完了いたしました！
今回は、ナビは特に必要ないとの事で
AppleCarPlayや Androidautoに対応している
ディスプレイオーディオを取付いたしました。

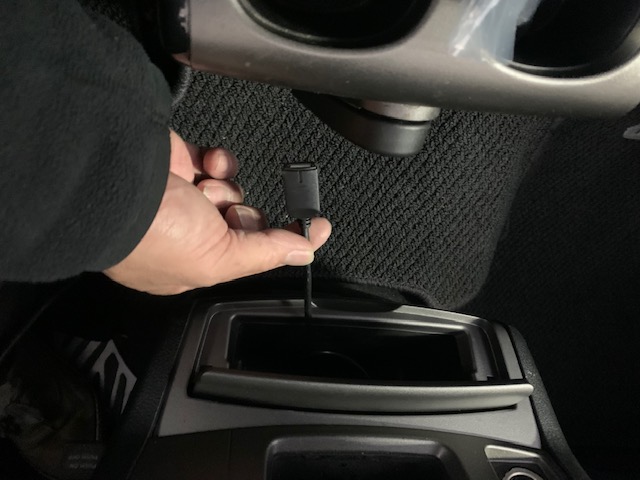

元々純正デッキがついていた場所は、小物入れに変更し
USBケーブルも出しておきました。
音調整もしっかりとして、無事納車できました！
オーナー様も大変喜んでいただきました♪
